一、產品概述

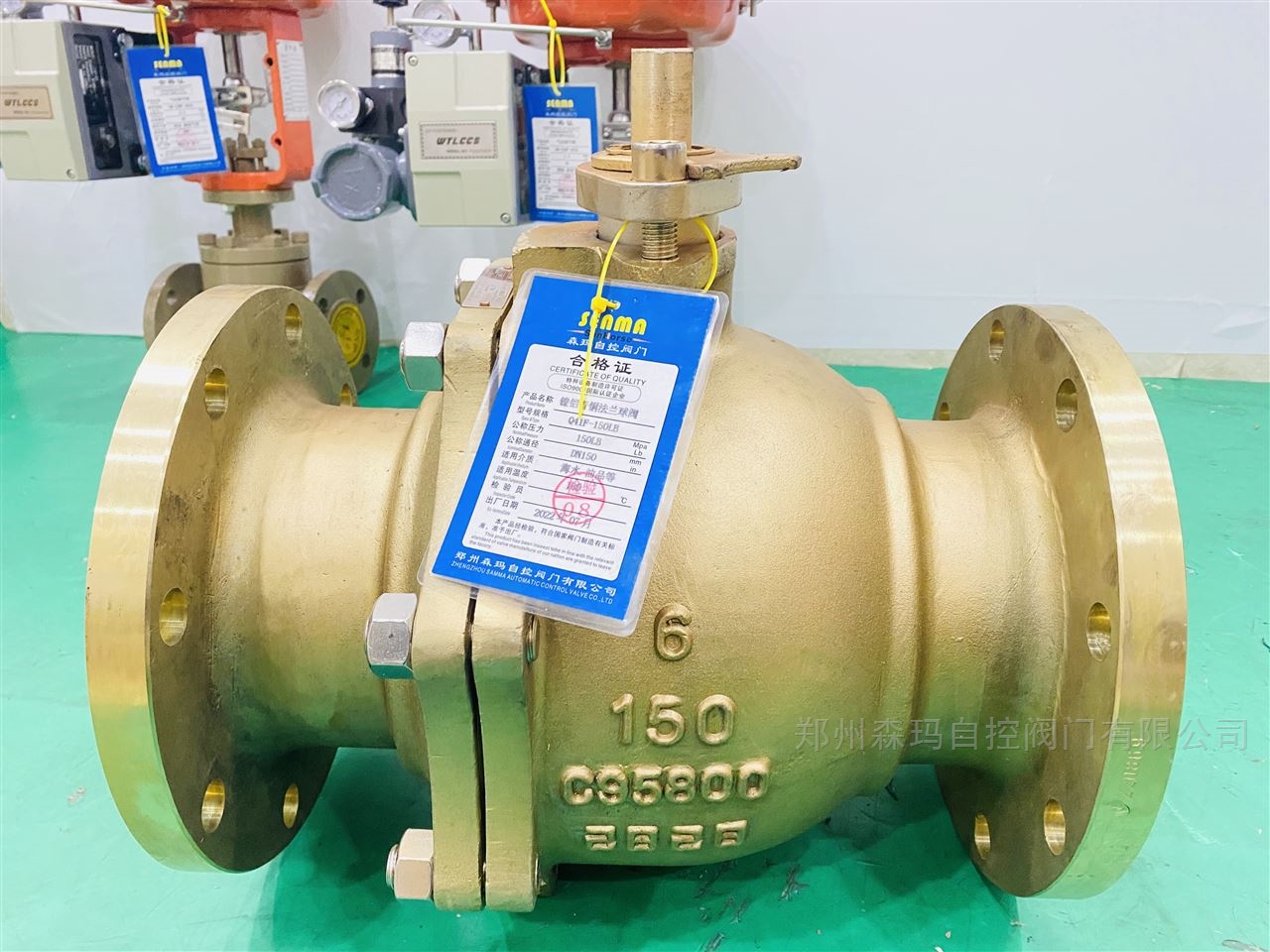

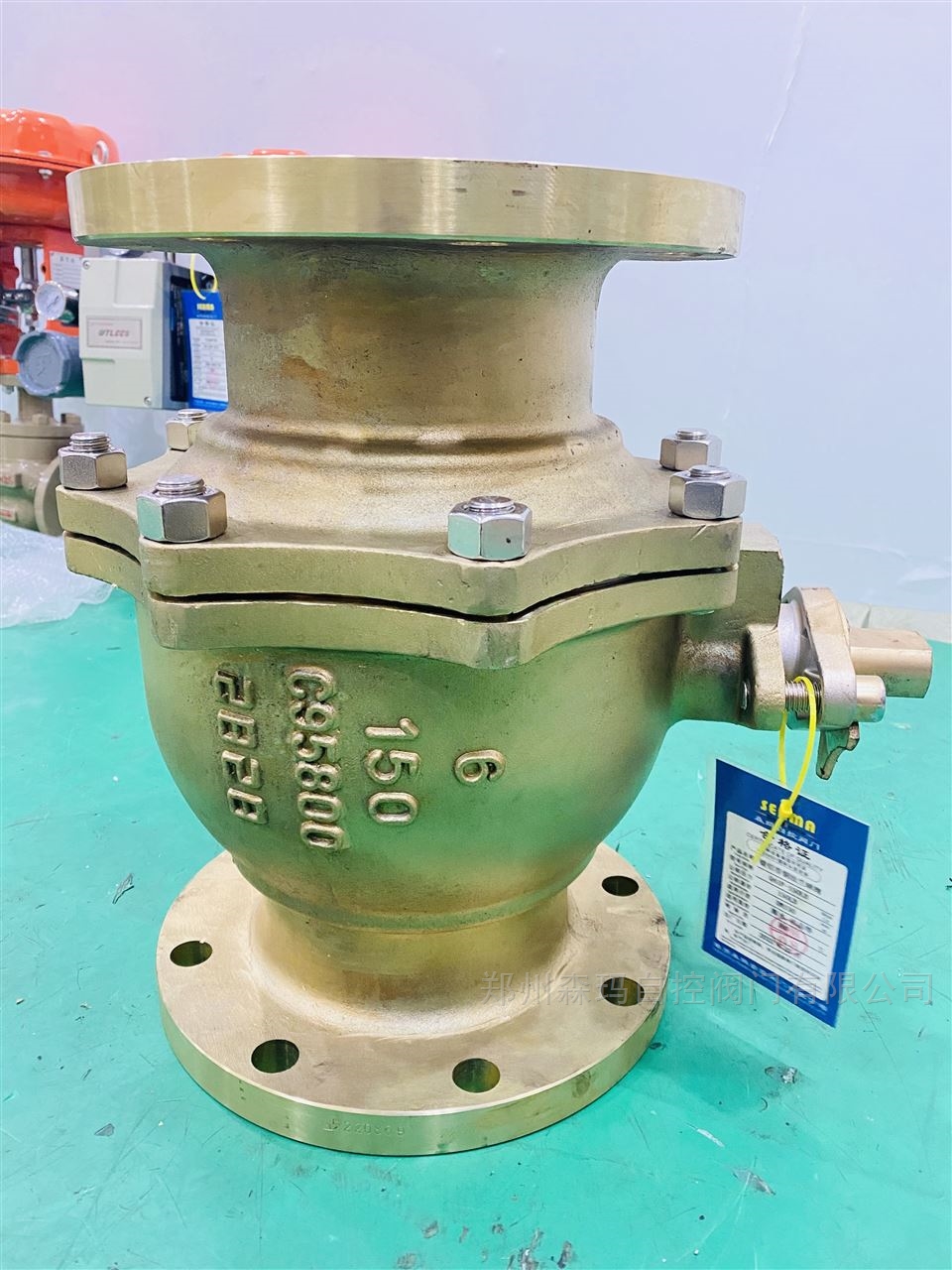

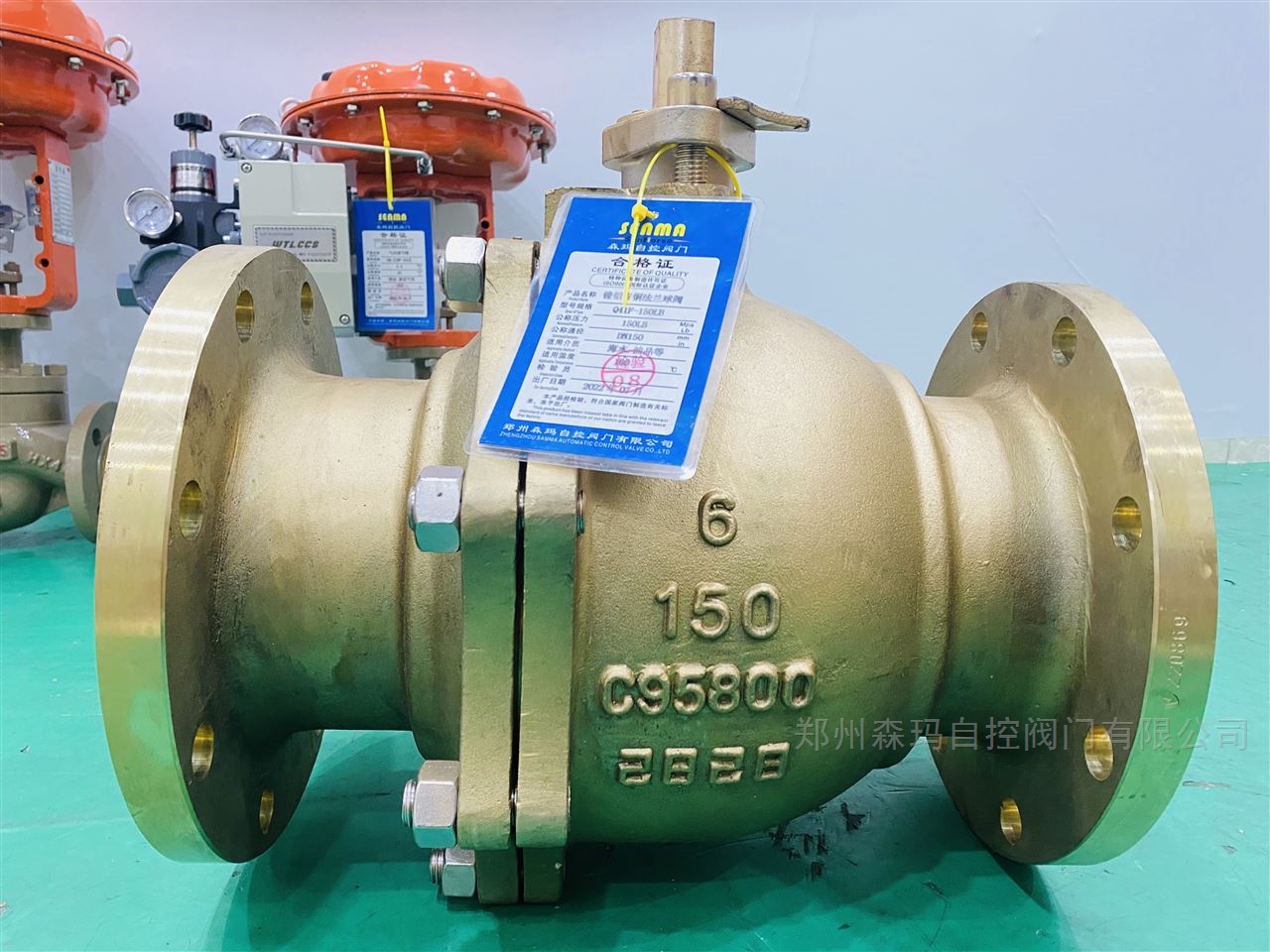

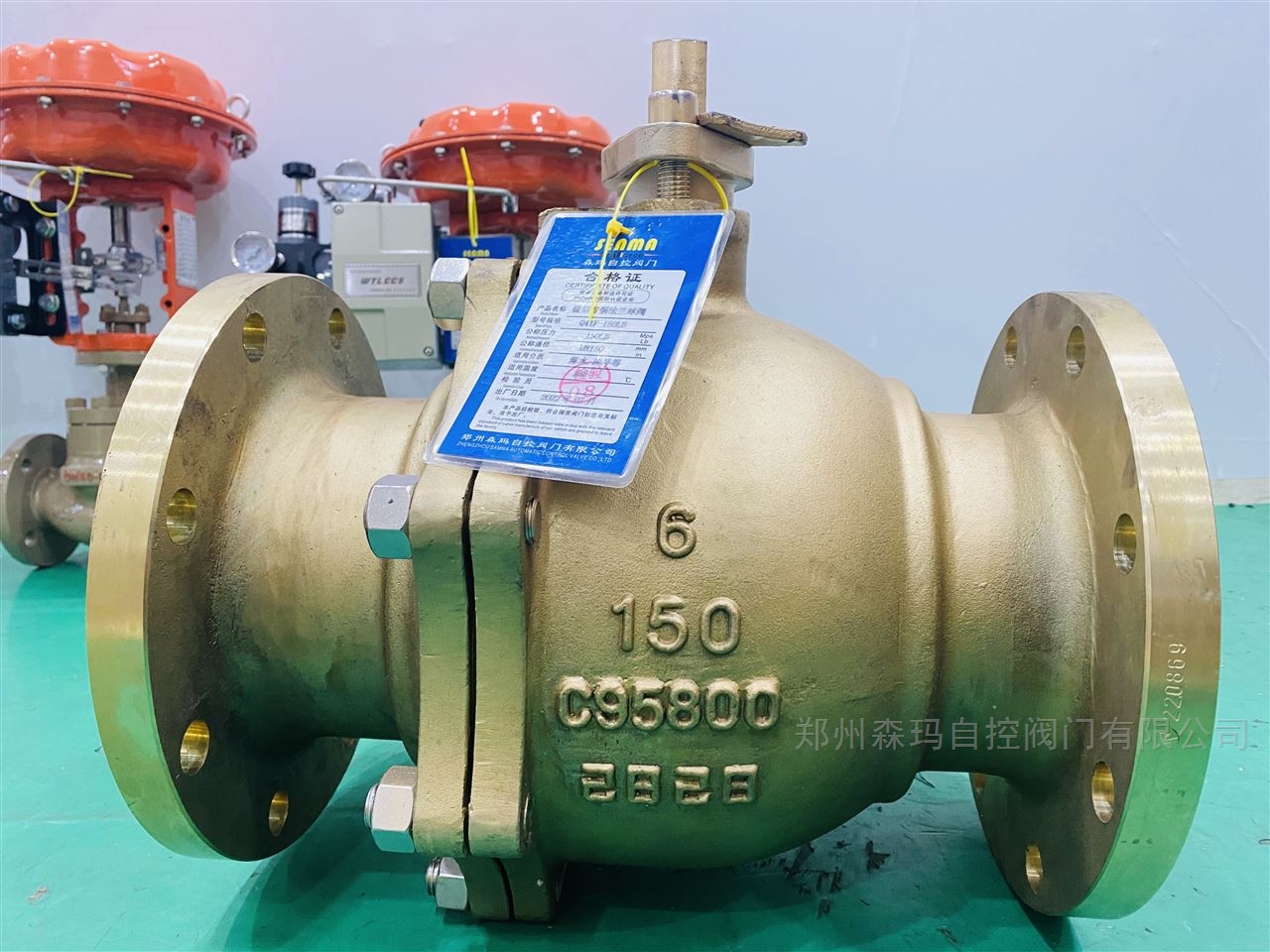

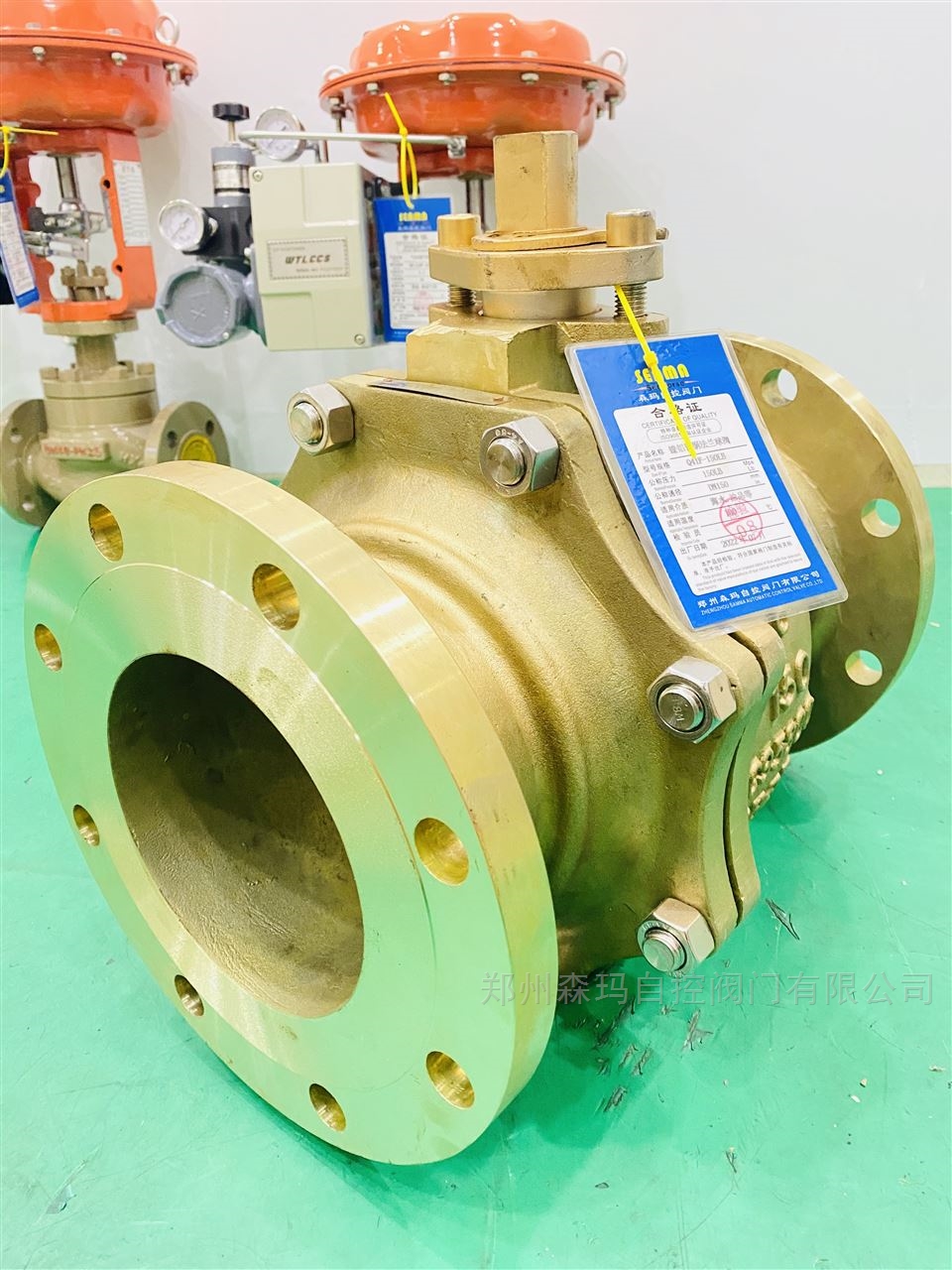

Q41F-150LBT型球閥是一種專為船舶及海洋工程環境設計的高性能法蘭連接球閥。其主體材料采用鎳鋁青銅（CuAl10Ni5Fe4），并已獲得挪威船級社（DNV）型式認可，適用于海水、原油、消防系統及壓載水管路等強腐蝕性介質。

二、關鍵參數與結構特征

三、材料性能優勢

1. 耐海水腐蝕性
   鎳鋁青銅在靜態及流動海水中均表現出優異的抗均勻腐蝕和點蝕能力，其表面能形成致密的氧化鋁膜，耐流速可達3~5m/s而不發生沖蝕。

2. 機械強度
   抗拉強度≥620 MPa，屈服強度≥290 MPa，延伸率≥12%，在低溫（-30℃）至高溫（250℃）范圍內保持穩定。

3. 抗生物污損
   銅離子釋放具有天然防污性能，減少海生物附著，降低閥腔堵塞風險。

4. 無火花特性
   適用于油輪、液化氣船等危險區域。

四、設計標準與DNV認證要求

• 設計依據：ASME B16.34（閥門壓力-溫度額定值）、API 607（防火試驗，如適用）。

• 制造精度：閥體與法蘭一體鑄造成型，采用精密硅溶膠鑄造，消除氣孔與縮松。

• DNV認證關鍵測試項目：

• 殼體靜水壓試驗（1.5倍額定壓力，保壓≥5分鐘）

• 高壓密封試驗（1.1倍額定壓力）

• 低泄漏試驗（ISO 15848-1，適用于揮發性介質）

• 扭轉與彎曲載荷下的操作力矩測試（模擬船體變形）

• 鹽霧腐蝕試驗（≥720小時無紅銹）

五、典型船用場景

六、安裝與維護要點

1. 法蘭墊片選擇
   推薦使用增強柔性石墨或膨體聚四氟乙烯墊片，避免石棉制品。

2. 螺栓緊固
   采用雙頭不銹鋼（A4-80）螺栓，按對角線順序分三次預緊，扭矩值參考ASTM F593。

3. 操作注意事項

• 閥門應全開或全閉，避免節流使用。

• 蝸輪蝸桿機構每6個月加注船用潤滑脂（-20℃以上適用）。

• 海水停用期間，每兩周啟閉一次以防密封面固著。

4. 常見故障排除

• 內漏：檢查PTFE閥座是否變形或嵌入異物，必要時更換閥座組件。

• 操作卡澀：清理閥桿頸部積存的鹽結晶，更換密封填料。

七、選型注意事項

• 若介質含泥沙量高（如挖泥船），建議選用偏心半球閥或帶刮削刃口的球芯。

• DNV證書需與實際批次對應，訂貨時應明確注明“DNV產品認證"及檢驗等級（例如：DNV-Witness）。

• 對于DN150以上大口徑，應考慮操作扭矩并配套減速箱。

八、結語

Q41F-150LBT鎳鋁青銅法蘭球閥憑借其耐腐蝕、高強度及DNV認證保障，已成為現代船舶與海工平臺管路系統的標準選擇。合理選型、正確安裝與定期維保，可確保其在全生命周期（通常20年以上）內實現零泄漏、低維護的可靠運行。
